셀렉션 가이드

제품 가이드

    고객 여러분의 제품 선택에 도움이 되도록 만들었습니다.
유리관 면적식 유량계

AG Type

    - AGT는 면적식 유량계 중에서 가장 일반적인 유량계입니다.
    - 특별히 분해하기 쉽게 설계되어 있으며, 더욱이 편리하게 쓸 수 있도록 다양한 종류의 재질이 있습니다.
    - 전기적 신호(Alarm)를 추가할 수 있습니다.
    - 유체 흐름 방향은 Bottom→Top이 기본사양입니다.
차압 면적식 유량계

ALT Type

    - 액체와 기체의 유량을 직접 관찰할 수 있게 설계 되어 있습니다.
    - 공간이 충분하지 않은 곳에서 사용하기에 적합 합니다.
    - 알람 및 경보기능을 추가할 수 있습니다.
    - 액체 및 기체에 모두 적용 가능합니다.
    - 코크 밸브를 사용하면 별도의 바이패스(Bypass) 배관이 필요 없습니다.
    - 접속 방식은 나사식(Screw) 입니다.
차압식 디지털 유량계

AD Type

    New Digital Totalizing Flowmeter는 오리피스 플레이트가 설치된 베이스관, 3-Way Valve, 차압센서 및 유량 트랜스미터로 구성되어 있습니다.
    이 유량계는 별도의 압력 취출용 파이프 작업이 필요없이 라인 에 직접 설치만 하면 되기 때문에 설치비용이 저렴하고 현장에 서 순시치 및 적산치가 표시되고 4~20mA, Pulse 출력등 다양 한 기능을 가지고 있어 사용이 편리하고 Smart Transmitter를 내장 하고 있어 넓은 설정 범위를 가지는 현장 설치용 유량계 입니다.
소형 면적식 유량계

APF Type

    이 유량계는 여러가지 시험 장비 및 반도체 장비 등의 판넬 설치용 으로 사용됩니다. 이 유량계는 액체나 기체에 사용할 수 있으며 부식 성 액체나 기체에도 재질을 선택 할 수 있습니다. 적용대상에 따라 유량을 조정할 수 있는 니들 밸브 부착형등이 있으며 압력의 변화에 도 적용할 수 있는 정유량변 유량계도 있습니다. 현장에 따라 알람 부착도 가능합니다.
금속관 면적식 유량계

AMF-1 Series

    이 유량계는 몸체가 금속이므로 높은 온도와 높은 압력에도 잘 견디며 기계적인 강도가 우수합니다. 유량은 계기 Box속에 지침과 결합된 자석과 플로트 Rod속의 자석이 자기 결합에 의하여 지시합니다. 계기 Box속의 지침은 유량에 비례하여 움직입니다.
Sight Flow / 유량감시계 및 스위치

AFG Series

    관로중의 유체의 흐름 상태와 유체의 색 혼입물의 유무등을 감시, 대략적인 유량계측의 기능을 포함하여 다방면에 이용되는 Flapper식 유량감시계입니다. 용도에 따라 자기 결합 방식을 이용한 경보접점식, 투명유리를 이용한 일반적인 Sight Flow 등 다량의 품종을 갖추고 있습니다.
기어식(Gear) 유량계

Oval Gear Meter

    Gear type 유량계는 두개의 정교한 타원형 톱니로 구성 되어 있고 유체의 압력에 의해서 작동되는 두 톱니는 각 각의 회전으로 유량을 정확하게 나타낸다. 두 톱니들의 회전은 Magnetic coupling이 Gear train에 의해 기계상의 계기판으로 전환된다. Gear type 유량계 는 극도로 높은 점도(10,000CP) 또 약 200bar 까지의 높은 압력과 고도의 정확도(±0.3~0.5%)를 요하는 유량 제어의 목적에 사용된다.
전자식 유량계(Electormagnetic Flowmeter)

E-MAG Series

    고형물, 슬러지 포함 유체등에 널리 사용되며 전도도가 있는 액상유체에 적용 가능합니다. 기본 재질은 라이닝-테프론, 전극-SUS16L, 후렌지-SUS304 이며 순간유량, 적산유량등이 한 화면에 표시됩니다.
터빈식 유량계

Turbine Flowmeter

    Turnine Flowmeter는 Flow Sensor와 Display meter가 결합 된 유량계로 순간 및 적산유량을 현장 지시하여 Pulse, 4~20mA 출력신호를 내보내고 있습니다. 이 유량계는 정도가 높고, 소형, 경량으로 구조가 간단하여 취급 및 보수·점검이 용이합니다.
볼텍스 유량계

VORTEX Flowmeter

    온도, 압력 보정 타입으로 저렴한 가격, 고성능의 신개념 Vortex Type 유량계입니다. 스팀라인, Gas라인등에 널리 사용이 가능합니다.
초음파 유량계

AUDS Type

    초음파 유량계는 하나의 시스템 기술로서 그 자체만으로 완벽한 유량계이며, 고정밀도, 고 신뢰성 넓은 영역, 저렴한 가 격과 아래와 같은 장점을 가지고 있습니다.
    - 계측기는 압력에 관계없는 Clamp-on 방식이며, 적당한 조건들에 의해 쉽게 파이프에 장착이 가능 합니다.특히 유량 변화가 많은 곳에 매우 적합 합니다.
    - 사용자의 요구에 따라 인쇄 및 계측이 되며, 여러 가지 단위로 변경이 가능합니다. 공급전원은 AC, DC, Battery 공급이 가능합니다.
    - 시간측정 방법으로는 가장 진보된 직접적으로 시간차를 측정하는 방법을 사용하고 있습니다.
    - 시간차의 정도를 0.2ns까지 분해가 가능하며, 더욱이 7200시리즈의 데이터 처리기능은 고정밀도를 가지고 있습니다.
    - 순시치, 적산치 포함해서 원하는 출력신호와 RS-232 통신,운전 중 데이터값은 수치로 저장 할 수 있는 모든 기능이 탑재 되어 있습니다.
MASS FLOWMETER

Gas Flow Meters 4000

    - Designed for low gas flow in fixed flow channel of 3 mm and 8mm, with accumulated flow register
    - Compact design ready for multiple channel assembly
    - Fast response time provides solutions for critical applications
    - Excellent for electronic meters in anesthesia equipments
    - Exchangeable mechanical connectors for easy installation at different applications
    - Intrinsic safe enclosure for wide applications
THERMAL MASS FLOW SENSOR

VA 420 thermal mass

    Thermal Mass Flow Sensor

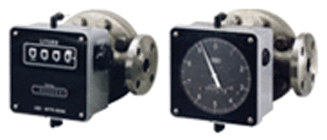

용적식 유량계(Measurement of Total Flow Rate with Direct Reading on the Counter)

RS A0 / RS Z8

    Type RS A0
    This the most standard type of all rotary flow meters, measuring the intergrated flow rate by reading the dial and the counter of a rotary flow meter mounted in piping.

    Type RS Z8
    The counter unit is provided with a large counter for easy reading and resetting counter. This type is most suitable for repeated measurements for packing drums as well as for statistical operrations such as daily or monthly accounting, etc.
판넬 유량지시계

ATI-100

    유량 모니터는 센서에서 출력되는 펄스(주파수)신호를 입력받아, 순시 량 및 누적 량을 표시하는 지시계 이다.
    유량 지시는 2Line 16Character 의 LCD 로 사용자가 쉽게 판독 할 수 있는 문자 LCD 를 사용하여 영문과 숫자로 표시한다.
코리오리스 질량 유량계

Coriolis Mass Flowme

    Mass Flow meter based on the Coriolis principle can direct measure the process fluid mass flow rate, density and temperature. When acceleration is applied to the rotating mass that is made up of the fluid flowing through the tubes in the sensor, gyroscopic deflections of the flow sensing tubes occur. These gyroscopic deflections are converted into signals that are related to the mass flow through the flow sensor. The signals are fed directly to the converter. The fluid density is also measured by sensing changes in the frequency of oscillation of the flow tubes. The Platinum Resistance Temperature Detector is located in the sensor. The other parameters of the process fluid can be obtained on the basis of the mass rate, density and temperature.
엔지니어링 데이터

ENGINEERING DATA

    아래 제품상세보기에서 PDF 자료를 다운받으실 수 있습니다.
